滚珠丝杆配丝杆支撑座的几种使用方法-恒意精密

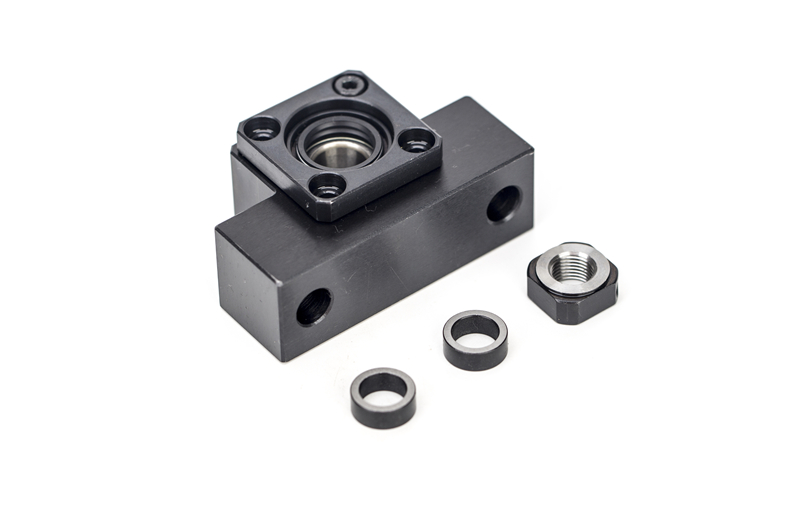

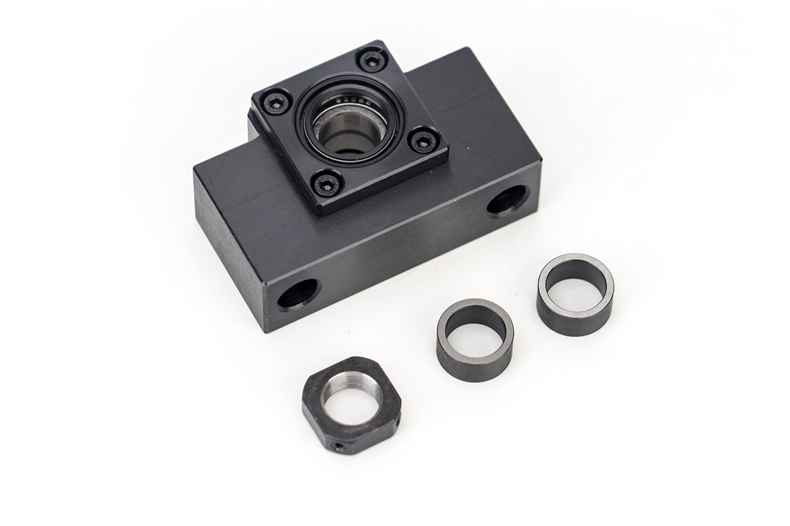

    为便于加工滚珠丝杠轴头后的支撑，建议选用标准的丝杠支撑座。丝杆固定部的座子和丝杆支撑部的座子一般称为丝杆支撑座。

1.一端采用双轴承固定(常选用角接触成对轴承的P5级)，另一端为悬臂，多用于短行程和垂直传动。

2.另一端由双轴承(常角接触成对轴承的P5级)固定，另一端由单轴承支撑。结构相对简单，但**的缺点是单轴承端支撑刚度差。

3.另一方面，一端由双轴承固定(常选用角接触配合轴承的P5级)，另一端由双轴承支撑，结构略复杂，但比单轴承端支撑刚度更好，选用更常见的自动化设备。

4.最后一端固定双轴承(正角接触成对轴承P5级)，另一端固定双轴承(正角接触成对轴承P5级)。结构略复杂，但轴向刚度较好，高速旋转时不易晃动，特别是水平布置，特别是双向载荷大、跨度大时，多采用高精度机床中的设备。
