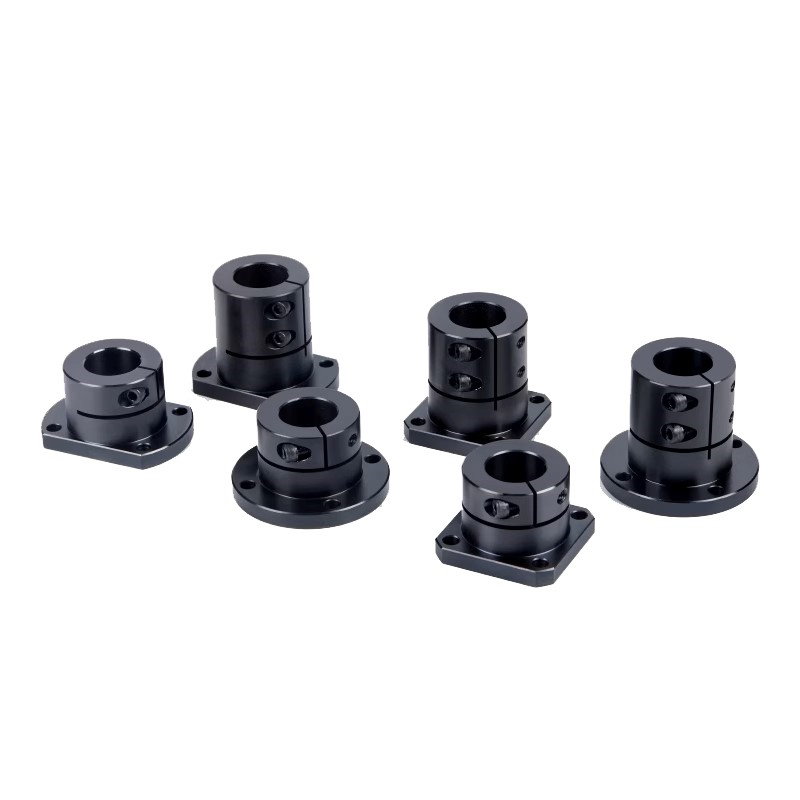

导向轴支座介绍

导向轴支座是一种在机械设备中广泛应用的工件，其主要功能是对导向轴起到支撑、固定作用，并能在一定程度上承受载荷。

一、定义与作用

导向轴支座是指在对导向轴起到支撑及固定作用的同时还能承受载荷的工件。它通常安装在机器的底座或框架上，为导向轴提供稳定的支撑，防止其在工作中发生偏移或弯曲，从而保证机械设备的正常运行和加工精度。

二、产品特点

高保持力和支撑力：部分导向轴支座如长导向型，由于和导向轴的配合部较长，其保持力和支撑力有较大提高。

高精度：垂直精度能够达到0.02，适用于精确定位，更方便安装。

多样化设计：法兰形状多样，有圆形、方形、两面切割法兰型等，可根据实际需求选择。选用切割两面法兰型可实现省空间设计。

微调功能：可利用安装孔（通孔）的间隙进行微调，实现现场定位。

安装便捷：部分导向轴支座的安装孔由四孔变为三孔结构，在保证产品本身的机械性能的同时简化了安装过程，节约了安装时间。

四、材质与应用

导向轴支座的材质多样，包括但不限于以下几种：

碳钢：强度和硬度较高，耐磨性好，但容易生锈，需要定期维护。适用于高负荷、高精度的机械设备，如机床、精密仪器等。

不锈钢：耐腐蚀性强，适用于湿度大、有化学腐蚀的环境。广泛应用于食品加工、医药设备、化工设备等领域。

铝合金：重量轻，耐腐蚀，易加工，适合轻量化设计。适用于对重量敏感的设备，如航空航天、电子设备等。

在选择导向轴支座时，需要根据设备的工作环境、负载要求、精度要求以及成本控制等因素综合考虑，选择合适的材质和类型。

五、使用注意事项

在安装导向轴支座时，应确保安装孔的位置和尺寸准确无误，以免影响导向轴的固定效果。

在使用过程中，应定期检查导向轴支座的紧固情况，防止松动导致导向轴偏移或脱落。

对于需要承受较大载荷的导向轴支座，应选择强度和硬度较高的材质，并进行必要的加固处理。

总之，导向轴支座作为机械设备中的重要部件，其性能的稳定性和可靠性直接关系到整个设备的运行效果。因此，在选择和使用过程中应给予足够的重视。
